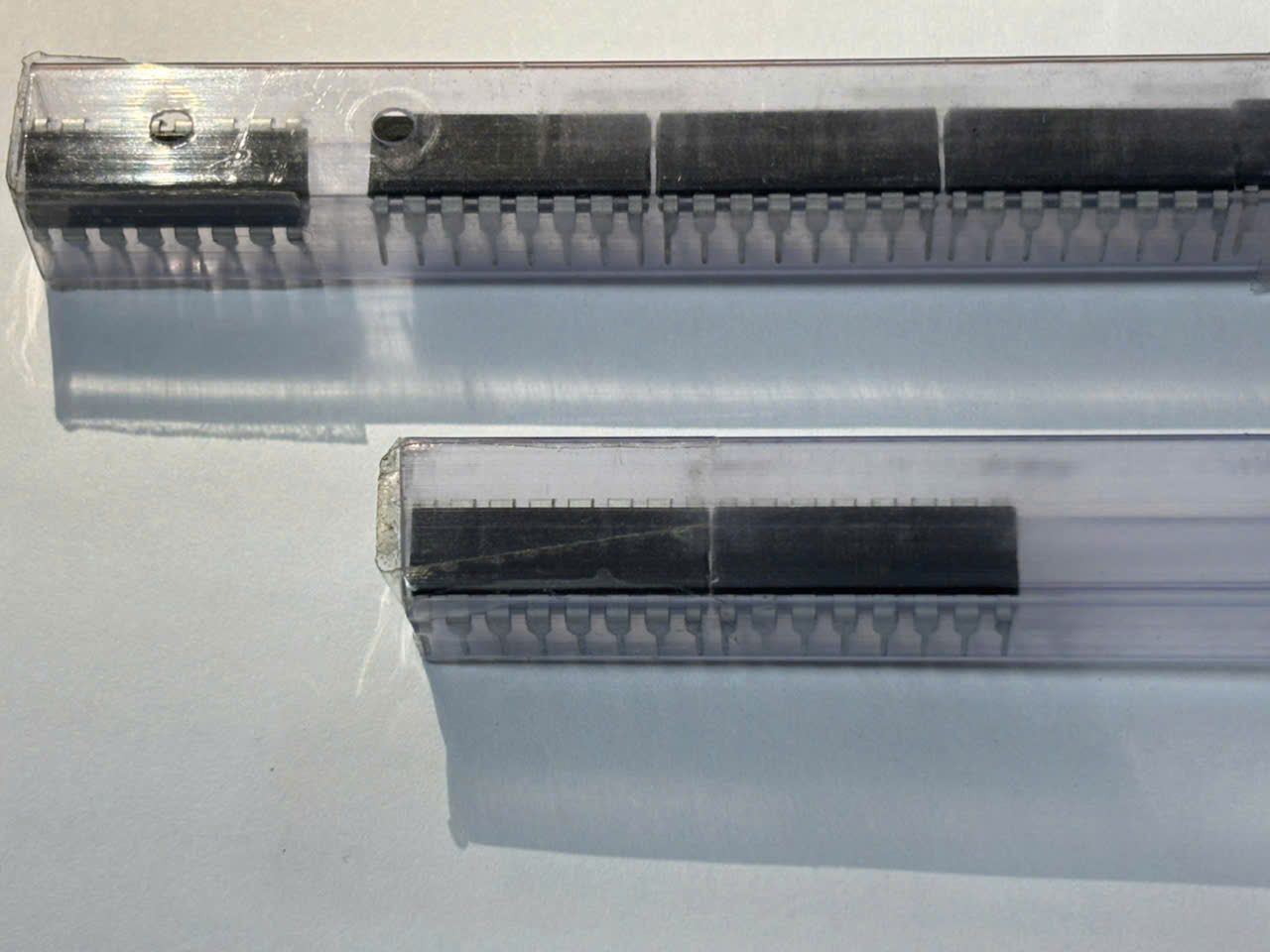

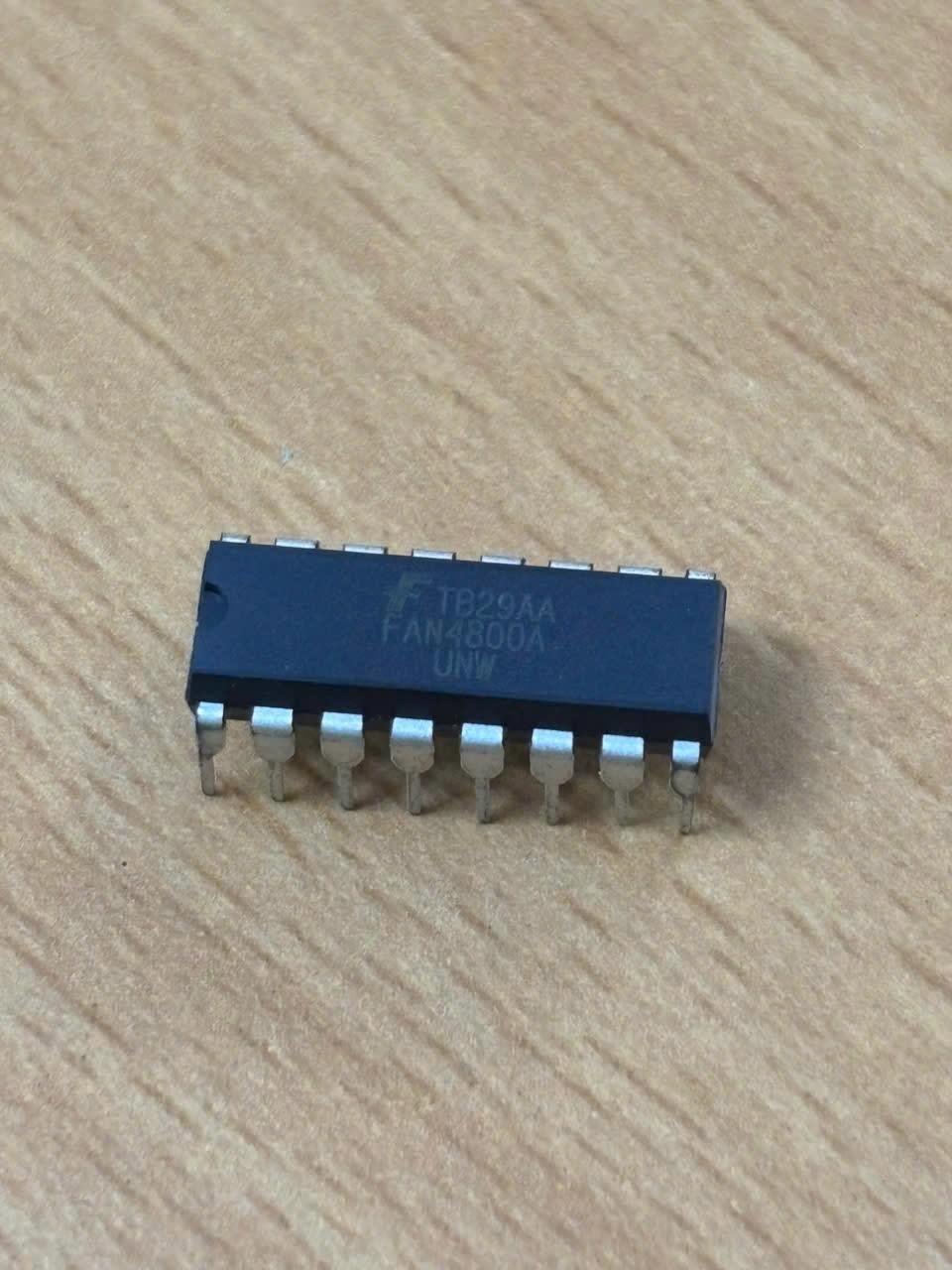

IC FAN4800A

IC FAN4800A là một IC kết hợp điều khiển PFC (Power Factor Correction) và PWM (Pulse Width Modulation), được thiết kế để sử dụng trong các nguồn điện. IC này tích hợp cả hai chức năng điều khiển PFC và PWM, giúp giảm số lượng linh kiện bên ngoài cần thiết.

Đặc điểm chính của FAN4800A:

• Tương thích: Pin-to-Pin Compatible với ML4800, FAN4800, CM6800 và CM6800A.
• PWM có thể cấu hình: Có thể cấu hình PWM cho hoạt động ở chế độ dòng điện (Current-mode) hoặc chế độ điện áp Feed-forward.
• Đồng bộ hóa: Đồng bộ hóa nội bộ PFC Leading-Edge và PWM Trailing-Edge trong một IC.
• Dòng điện hoạt động thấp: Giúp tiết kiệm năng lượng.
• Bảo vệ: Tích hợp các chức năng bảo vệ như bảo vệ quá áp và dưới áp PFC, bảo vệ hở mạch phản hồi PFC, giới hạn dòng điện theo chu kỳ cho PWM, bảo vệ Brownout.
• Khởi động mềm: Điều khiển trình tự Bật nguồn và Khởi động mềm.

Ứng dụng:

• Nguồn điện AC-DC.
• Máy tính để bàn.
• Máy chủ và máy trạm.
• TV LCD và màn hình LCD.

Các biến thể:

• FAN4800A
• FAN4800A U
• FAN4800C

Để thay thế các board mạch FAN4800 và ML4800 hiện có bằng FAN4800A/C, FAN4801/02/2L, cần thực hiện năm điều sau trước khi điều chỉnh:

1. Thay đổi điện trở R_AC từ giá trị cũ sang giá trị cao hơn: từ 6MΩ đến 8MΩ.
2. Thay đổi chân RT/CT từ các giá trị hiện có thành R_T=6.8KΩ và C_T=1000pF để có f_PFC=64KHz, f_PWM=64KHz.
3. Chân VRMS cần là 1.224V ở V_IN=85 V_AC cho ứng dụng đầu vào đa năng từ đầu vào đường dây từ 85V_AC đến 270 V_AC.
4. Ở toàn tải, V_EA trung bình cần là ~4.5V và độ gợn sóng trên V_EA cần nhỏ hơn 400mV.
5. Chân Soft-Start, dòng điện khởi động mềm đã giảm xuống một nửa so với tụ điện FAN4800.
