Weintek cMT2078X – Màn hình HMI 7 inch hiệu năng cao cho tự động hóa công nghiệp
Weintek cMT2078X là gì?
Weintek cMT2078X là dòng màn hình HMI 7 inch thuộc series cMT của Weintek, được thiết kế để đáp ứng nhu cầu giám sát, điều khiển và hiển thị dữ liệu trong hệ thống tự động hóa công nghiệp. Sản phẩm nổi bật với bộ xử lý Quad-core hiệu năng cao, màn hình TFT sắc nét, thiết kế không quạt tản nhiệt, cùng khả năng hoạt động ổn định trong nhiều môi trường nhà máy.
Đây là lựa chọn lý tưởng cho các ứng dụng như:
- Máy đóng gói
- Hệ thống điều khiển dây chuyền sản xuất
- Tủ điện công nghiệp
- Máy CNC
- Máy ép nhựa
- Trạm giám sát nhà máy
- Hệ thống điều khiển bơm, quạt, băng tải
Ưu điểm nổi bật của Weintek cMT2078X
1. Màn hình HMI 7 inch hiển thị rõ nét
Weintek cMT2078X được trang bị màn hình TFT LCD 7 inch với độ phân giải 800 x 480 pixels, mang lại chất lượng hiển thị rõ ràng, dễ quan sát thông số, biểu đồ và giao diện điều khiển.
2. Hiệu năng mạnh mẽ với CPU Quad-core
Thiết bị sử dụng bộ xử lý Quad-core RISC kết hợp với bộ xử lý 3D chuyên dụng hiệu suất cao, giúp thao tác mượt mà, phản hồi nhanh và xử lý giao diện đồ họa tốt hơn.
3. Thiết kế không quạt, tăng độ bền
Nhờ thiết kế fan-less cooling system, cMT2078X hạn chế bụi bẩn xâm nhập, giảm hao mòn cơ khí và phù hợp với môi trường công nghiệp hoạt động liên tục.
4. Bộ nhớ tích hợp lớn
Thiết bị có sẵn:
- Flash Memory: 4GB
- RAM: 1GB
- RTC tích hợp (Real Time Clock)
Điều này cho phép lưu trữ dự án HMI, dữ liệu vận hành và lịch sử cảnh báo hiệu quả hơn.
5. Hỗ trợ truyền thông công nghiệp linh hoạt
Weintek cMT2078X được tích hợp nhiều cổng giao tiếp như:
- 2 cổng LAN 10/100 Base-T
- 1 cổng USB Host 2.0
- COM1 / COM2 / COM3
- Hỗ trợ RS-232 / RS-485
Đặc biệt, COM2 / COM3 RS-485 2W hỗ trợ MPI 187.5K, giúp kết nối tốt với nhiều thiết bị PLC trong nhà máy.
6. Mặt trước đạt chuẩn công nghiệp
Thiết bị có mặt trước đạt chuẩn:
- NEMA4
- IP66 Compliant Front Panel
- UL Type 4X (chỉ dùng trong nhà)
Điều này giúp màn hình chống bụi, chống tia nước và phù hợp lắp đặt tại môi trường sản xuất.

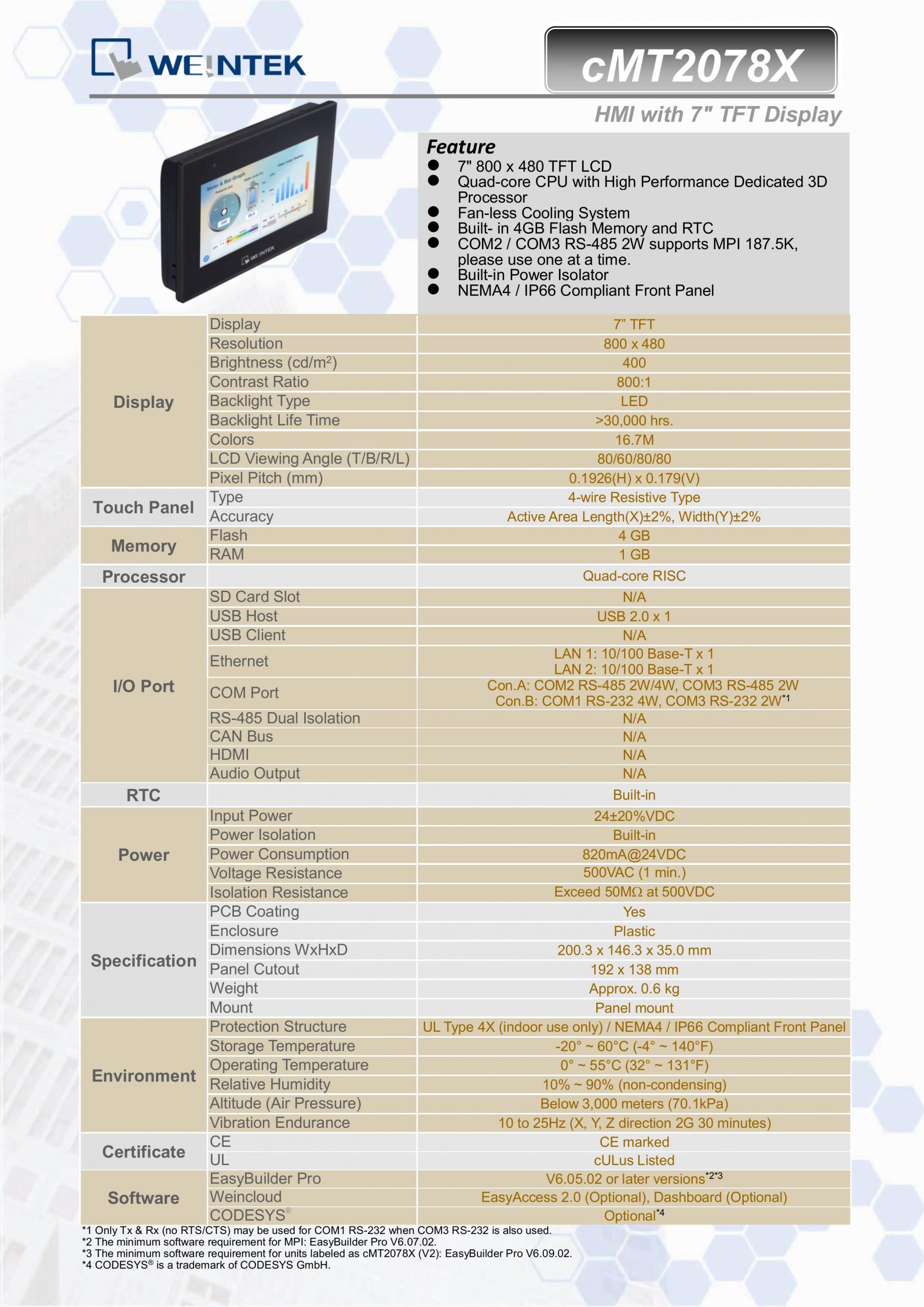

Thông số kỹ thuật Weintek cMT2078X
1. Thông số màn hình hiển thị
| Hạng mục | Thông số |
|---|---|
| Kích thước màn hình | 7 inch TFT |
| Độ phân giải | 800 x 480 |
| Độ sáng | 400 cd/m² |
| Tỷ lệ tương phản | 800:1 |
| Đèn nền | LED |
| Tuổi thọ đèn nền | >30.000 giờ |
| Số màu hiển thị | 16.7 triệu màu |
| Góc nhìn LCD (T/B/R/L) | 80/60/80/80 |
| Pixel Pitch | 0.1926(H) x 0.179(V) mm |
2. Cảm ứng
| Hạng mục | Thông số |
|---|---|
| Loại cảm ứng | 4-wire Resistive Type |
| Độ chính xác | Active Area Length(X) ±2%, Width(Y) ±2% |
3. Bộ nhớ và xử lý
| Hạng mục | Thông số |
|---|---|
| Flash Memory | 4GB |
| RAM | 1GB |
| Bộ xử lý | Quad-core RISC |

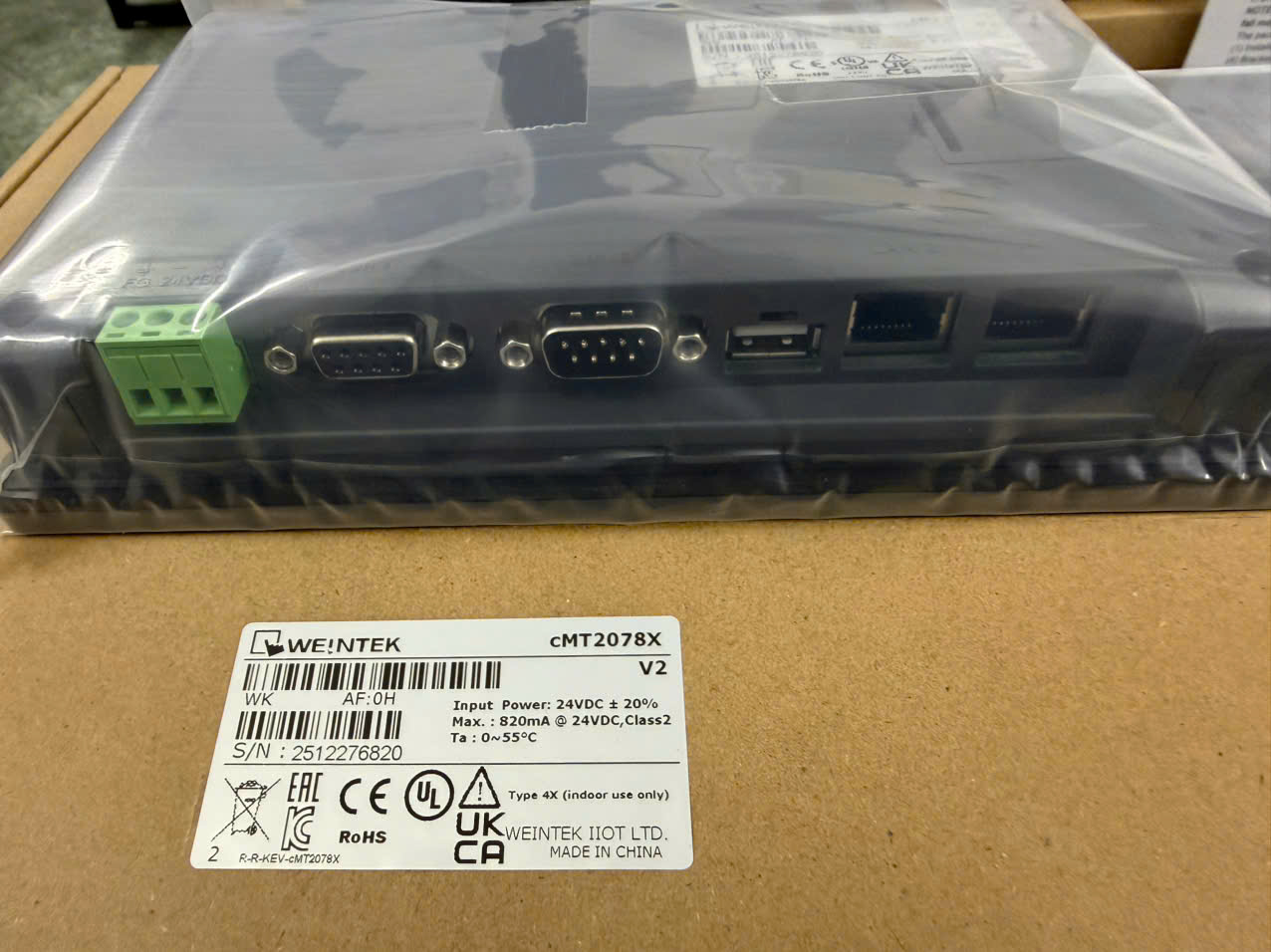

4. Cổng giao tiếp I/O
| Hạng mục | Thông số |
|---|---|
| SD Card Slot | N/A |
| USB Host | USB 2.0 x 1 |
| USB Client | N/A |
| Ethernet | LAN 1: 10/100 Base-T x1; LAN 2: 10/100 Base-T x1 |
| COM Port | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W; Con.B: COM1 RS-232 4W, COM3 RS-232 2W |
| RS-485 Dual Isolation | N/A |
| CAN Bus | N/A |
| HDMI | N/A |
| Audio Output | N/A |
Lưu ý: Chỉ nên sử dụng một giao thức tại một thời điểm trên các cổng chia sẻ.
5. RTC và nguồn cấp
| Hạng mục | Thông số |
|---|---|
| RTC | Built-in |
| Nguồn vào | 24VDC ±20% |
| Cách ly nguồn | Built-in |
| Công suất tiêu thụ | 820mA @ 24VDC |
| Voltage Resistance | 500VAC (1 phút) |
| Isolation Resistance | Vượt 50MΩ tại 500VDC |

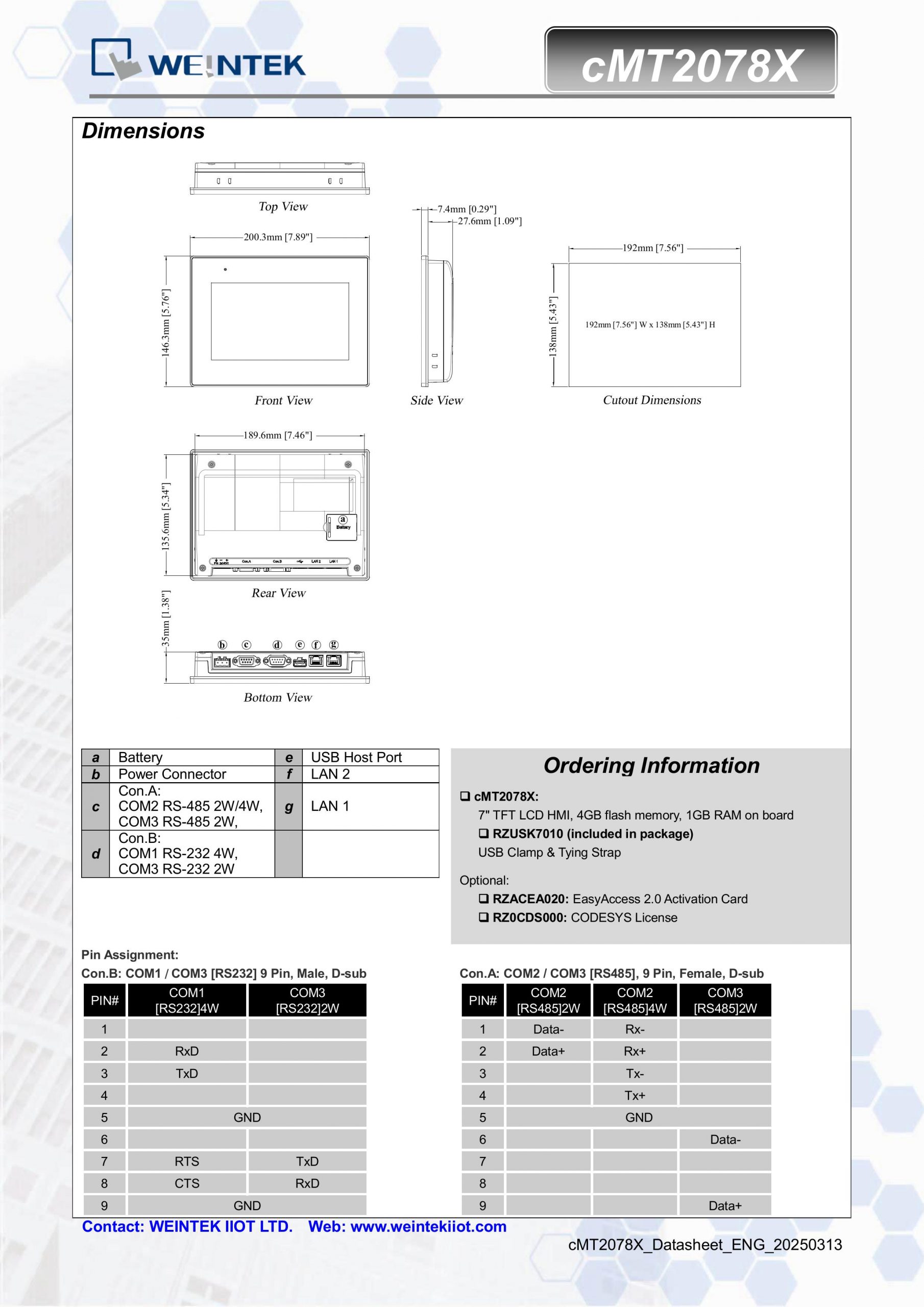

6. Cấu trúc và lắp đặt
| Hạng mục | Thông số |
|---|---|
| PCB Coating | Có |
| Vỏ thiết bị | Nhựa |
| Kích thước (W x H x D) | 200.3 x 146.3 x 35.0 mm |
| Kích thước khoét tủ | 192 x 138 mm |
| Khối lượng | Khoảng 0.6 kg |
| Kiểu lắp | Panel mount |
7. Điều kiện môi trường làm việc
| Hạng mục | Thông số |
|---|---|
| Cấp bảo vệ mặt trước | UL Type 4X / NEMA4 / IP66 |
| Nhiệt độ lưu trữ | -20°C ~ 60°C |
| Nhiệt độ hoạt động | 0°C ~ 55°C |
| Độ ẩm tương đối | 10% ~ 90% (không ngưng tụ) |
| Độ cao hoạt động | Dưới 3.000 mét |
| Khả năng chịu rung | 10 đến 25Hz (X, Y, Z direction 2G 30 phút) |
8. Chứng nhận
| Hạng mục | Thông số |
|---|---|
| CE | CE marked |
| UL | cULus Listed |
9. Phần mềm hỗ trợ
Weintek cMT2078X hỗ trợ các phần mềm:
- EasyBuilder Pro: V6.05.02 trở lên
- Weincloud: EasyAccess 2.0 (Tùy chọn), Dashboard (Tùy chọn)
- CODESYS: Tùy chọn
Lưu ý phần mềm tối thiểu cho MPI:
- EasyBuilder Pro V6.07.02
- Với các model ghi nhãn cMT2078X (V2): EasyBuilder Pro V6.09.02
Ứng dụng thực tế của Weintek cMT2078X
1. Điều khiển máy móc công nghiệp
Màn hình HMI Weintek cMT2078X phù hợp để vận hành các loại máy như:
- Máy cắt
- Máy dán nhãn
- Máy chiết rót
- Máy in công nghiệp
- Máy đóng gói tự động
2. Giám sát dây chuyền sản xuất
Thiết bị hỗ trợ hiển thị trạng thái máy, cảnh báo lỗi, tốc độ vận hành và dữ liệu sản xuất theo thời gian thực.
3. Kết nối PLC và hệ thống SCADA
Nhờ các cổng giao tiếp công nghiệp phổ biến, cMT2078X dễ dàng tích hợp với:
- PLC Siemens
- Mitsubishi
- Omron
- Delta
- LS
- Schneider
- Các hệ thống SCADA và IoT công nghiệp
4. Ứng dụng trong tủ điện và nhà máy thông minh
Thiết bị thích hợp cho các dự án:
- Tủ điện điều khiển
- Trạm bơm
- Hệ thống HVAC
- Điều khiển năng lượng
- Hệ thống giám sát từ xa
Tại sao nên chọn Weintek cMT2078X?
Nếu bạn đang tìm kiếm một dòng màn hình HMI 7 inch chất lượng cao, hiệu năng tốt, giao tiếp đa dạng và độ bền công nghiệp, thì Weintek cMT2078X là một lựa chọn rất đáng cân nhắc.
Những lý do nên chọn cMT2078X:
- Hiển thị đẹp, dễ thao tác
- CPU mạnh, xử lý mượt
- Bộ nhớ lớn
- Hỗ trợ nhiều chuẩn truyền thông
- Độ bền cao, chống bụi và chống nước mặt trước
- Tương thích tốt với phần mềm EasyBuilder Pro
