Sơ đồ mạch nguồn tổ ong 24V 14.6A Mean Well LRS-350-24

1. Tổng quan về nguồn tổ ong 24V 14.6A Mean Well

Trong các hệ thống tự động hóa công nghiệp, tủ điện điều khiển hay máy móc tự động, nguồn tổ ong 24V 14.6A (tiêu biểu là dòng Mean Well LRS-350-24) đóng vai trò là “trái tim” cung cấp năng lượng ổn định. Việc nắm rõ cấu trúc, thông số và sơ đồ mạch nguồn tổ ong 24V giúp kỹ sư điện dễ dàng lắp đặt, vận hành an toàn và xử lý sự cố hiệu quả.

Nguồn tổ ong 24V 14.6A Mean Well LRS-350-24 là bộ nguồn chuyển mạch AC-DC công suất 350W, được thiết kế để cung cấp điện áp một chiều ổn định cho các thiết bị điện tử, hệ thống điều khiển công nghiệp và máy móc tự động hóa.

Với thiết kế dạng tổ ong nhỏ gọn, chiều cao chỉ 30mm và tích hợp quạt làm mát, nguồn Mean Well LRS-350-24 phù hợp với nhiều hệ thống cần nguồn điện 24VDC có công suất tương đối lớn.

Sản phẩm thuộc dòng LRS-350 của Mean Well, nổi bật với hiệu suất chuyển đổi cao, khả năng bảo vệ toàn diện và thiết kế phù hợp cho môi trường công nghiệp.

2. Thông số kỹ thuật nguồn Mean Well LRS-350-24

Thông số	Giá trị
Model	LRS-350-24
Thương hiệu	Mean Well
Loại nguồn	Nguồn tổ ong chuyển mạch AC-DC
Điện áp đầu ra	24VDC
Dòng điện định mức	14.6A
Công suất định mức	350.4W
Dải điều chỉnh điện áp	21.6–28.8VDC
Điện áp đầu vào AC	90–132VAC / 180–264VAC, chọn bằng công tắc
Tần số đầu vào	47–63Hz
Hiệu suất điển hình	88%
Độ gợn và nhiễu đầu ra tối đa	150mVp-p
Làm mát	Quạt DC tích hợp
Nhiệt độ hoạt động	-25°C đến +70°C, tùy điều kiện tải
Kích thước	215 × 115 × 30mm
Bảo vệ	Ngắn mạch, quá tải, quá áp, quá nhiệt
Bảo hành	3 năm theo datasheet

3. Sơ đồ mạch nguồn tổ ong 24V 14.6A hoạt động như thế nào?

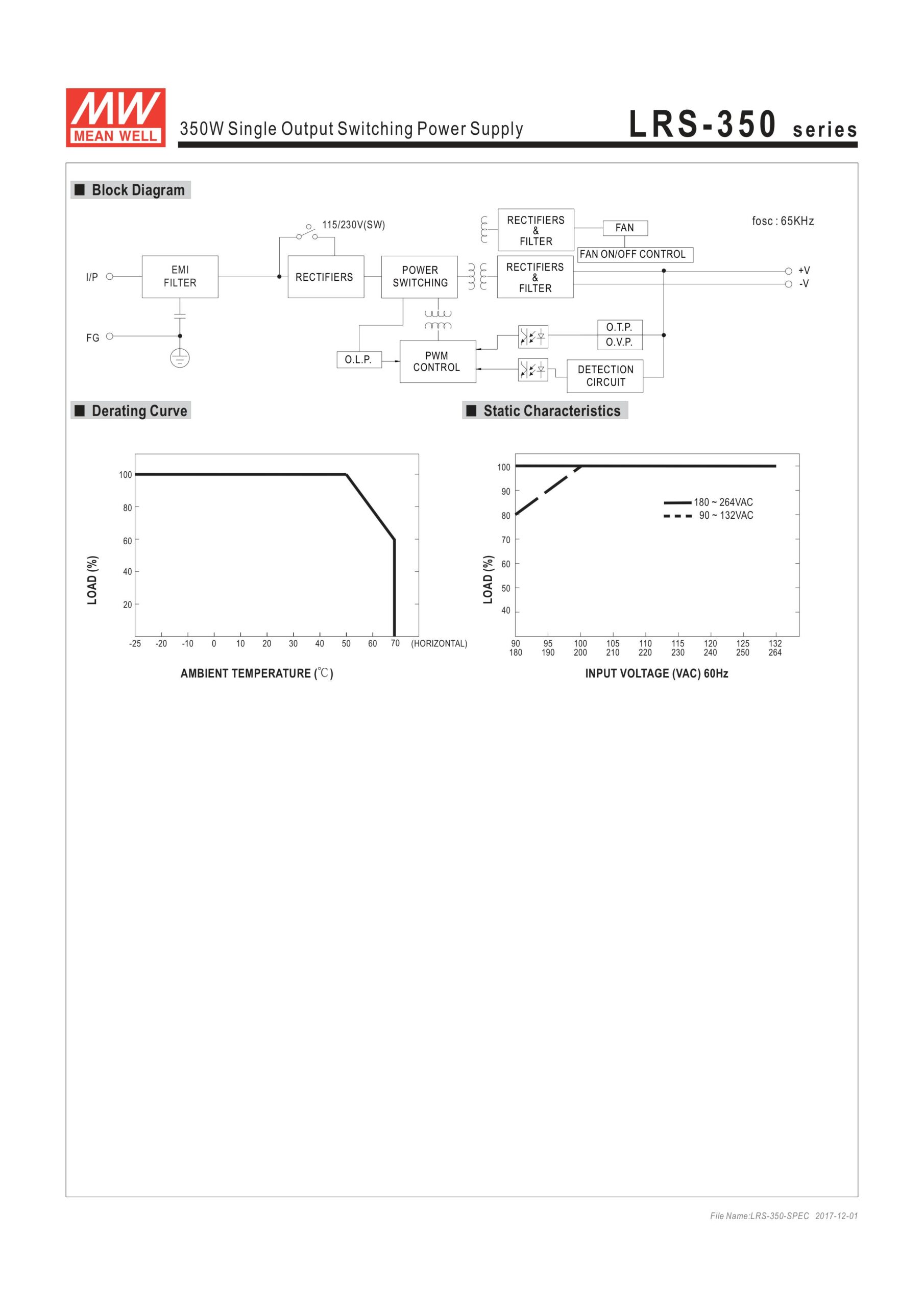

Sơ đồ khối của nguồn Mean Well LRS-350-24 thể hiện các giai đoạn chuyển đổi điện năng từ nguồn AC đầu vào sang nguồn DC đầu ra 24V.

Quy trình hoạt động tổng quát gồm:

• Bộ lọc EMI: Giảm nhiễu điện từ phát sinh trong quá trình chuyển mạch và hạn chế nhiễu truyền về phía nguồn điện đầu vào.
• Mạch chỉnh lưu: Chuyển đổi điện áp AC đầu vào thành điện áp DC.
• Mạch chuyển mạch công suất: Đóng cắt điện năng ở tần số cao để phục vụ quá trình chuyển đổi.
• Biến áp và mạch chỉnh lưu, lọc đầu ra: Chuyển đổi và ổn định điện áp DC tại đầu ra.
• Mạch PWM và hồi tiếp: Giám sát điện áp đầu ra, điều chỉnh hoạt động của mạch chuyển mạch để duy trì điện áp phù hợp.
• Mạch bảo vệ và điều khiển quạt: Hỗ trợ bảo vệ nguồn khi có sự cố và kiểm soát hoạt động làm mát.

Đây là sơ đồ khối nguyên lý theo datasheet, không phải sơ đồ linh kiện chi tiết để sửa chữa bo mạch.

4. Chức năng các chân đấu nối của LRS-350-24

Khi lắp đặt nguồn tổ ong 24V 14.6A LRS-350-24, việc đấu nối chính xác các chân tín hiệu là cực kỳ quan trọng để đảm bảo an toàn điện:

• Chân 1 (AC/L): Kết nối dây pha (Line) của nguồn điện lưới 220VAC.
• Chân 2 (AC/N): Kết nối dây trung tính (Neutral) của nguồn điện lưới.
• Chân 3 (FG – Frame Ground): Kết nối dây tiếp địa (dây vàng sọc xanh) để xả tĩnh điện và chống giật.
• Chân 4, 5, 6 (-V): Đầu ra cực âm DC 24V (Common).
• Chân 7, 8, 9 (+V): Đầu ra cực dương DC 24V.

Lưu ý quan trọng: Trước khi cấp nguồn 220VAC, hãy kiểm tra kỹ công tắc gạt điện áp đầu vào (115V/230V) ở bên hông nguồn để đảm bảo nó được đặt đúng chuẩn 230VAC tại thị trường Việt Nam.

Ký hiệu chân	Chức năng
AC/L	Đầu vào dây pha AC
AC/N	Đầu vào dây trung tính AC
FG	Chân nối đất bảo vệ
DC -V	Cực âm đầu ra DC
DC +V	Cực dương đầu ra DC

Nguồn có công tắc lựa chọn dải điện áp đầu vào 115VAC hoặc 230VAC. Cần lựa chọn đúng dải điện áp trước khi cấp nguồn.

Lưu ý an toàn: Đầu vào AC có điện áp nguy hiểm. Việc đấu nối, kiểm tra hoặc sửa chữa cần được thực hiện bởi người có chuyên môn và tuân thủ hướng dẫn của nhà sản xuất.

5. Ứng dụng của nguồn tổ ong Mean Well 24V 14.6A

Nhờ đầu ra 24VDC và dòng điện định mức 14,6A, LRS-350-24 có thể được sử dụng trong nhiều ứng dụng công nghiệp như:

• Cấp nguồn cho PLC, cảm biến và thiết bị điều khiển 24VDC.
• Hệ thống tự động hóa nhà máy và dây chuyền sản xuất.
• Máy móc công nghiệp, thiết bị cơ điện.
• Thiết bị điện tử và hệ thống điều khiển.
• Hệ thống đèn LED hoặc thiết bị DC tương thích với điện áp đầu ra.
• Các tủ điện cần bộ nguồn chuyển mạch công suất khoảng 350W.

Khi lựa chọn nguồn, cần tính tổng công suất tải, dòng khởi động và điều kiện tản nhiệt để bảo đảm nguồn hoạt động trong giới hạn cho phép.

6. Ưu điểm của nguồn Mean Well LRS-350-24

Thiết kế nhỏ gọn: Kích thước 215 × 115 × 30mm giúp dễ bố trí trong nhiều hệ thống và tủ điện.

Hiệu suất chuyển đổi tốt: Hiệu suất điển hình đạt 88% theo datasheet, góp phần giảm tổn hao năng lượng.

Tích hợp quạt làm mát: Quạt được điều khiển tự động theo nhiệt độ, hỗ trợ làm mát khi cần thiết.

Tích hợp các chức năng bảo vệ: Nguồn có bảo vệ ngắn mạch, quá tải, quá áp và quá nhiệt.

Phù hợp cho công nghiệp: Sản phẩm được thiết kế cho máy móc tự động hóa, hệ thống điều khiển và thiết bị điện, điện tử.

 Kết luận

Sơ đồ mạch nguồn tổ ong 24V 14.6A Mean Well LRS-350-24 giúp người dùng hiểu nguyên lý chuyển đổi AC-DC, các khối chức năng và cách phân chia đầu nối của bộ nguồn. Với công suất định mức 350,4W, đầu ra 24VDC và các chức năng bảo vệ tích hợp, đây là một lựa chọn đáng cân nhắc cho nhiều hệ thống điều khiển và tự động hóa công nghiệp.

Lưu ý an toàn: sơ đồ trên là sơ đồ khối dùng để giải thích nguyên lý. Không nên tự thao tác hoặc sửa chữa phần mạch bên trong nguồn khi không có chuyên môn về điện, vì phía đầu vào có điện áp AC nguy hiểm.
